タービンブレードピーニング装置 BPM-120A
装置概要

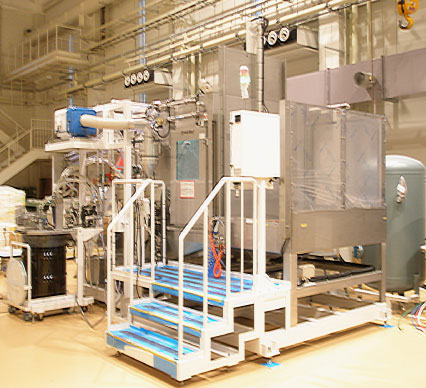

BPM-120A
タービンブレードピーニング装置
ウェットブラストによる、航空機タービンブレードのピーニング用自動装置。
航空機タービンブレードのピーニングを行う自動装置です。搭載されたトロリー式回転テーブルで大型ワークをブラスト室内へ移動させ、ティーチングが可能な6軸ロボットアームを用いて全面処理を行います。
装置特長
- 自動機
- カスタム
- 3/8インチフレアノズルピーニングガン×1本
- 全自動
- 水洗
- 天井シャワー
- ロボットによるティーチング駆動
- トロリー式回転テーブル
装置内フロー
ワークの投入から排出までを自動で行います。
ワーク投入
ウェットブラスト
水洗
二次水洗
ワーク排出
装置の仕様
| 寸法 | 3750(W)×2200(D)×3750(H)mm |
|---|---|
| 処理可能サイズ | φ900×600(H)mm |
| 基本耐荷重 | 100kg |
| ガン | 3/8インチフレアノズルピーニングガン×1本 |
| 電源 | AC200V, 50/60Hz, 3相 |
| 消費電力 | 約9kW（全機器、定格電力の和） |
| エア消費量 | 3.0m3/min（NTP,ブラストエア圧0.45MPa時） |
| オプション | ローダー、アンローダー、研磨材供給装置、スラッジ回収装置、排水処理装置 |
