バー材用ウェットブラスト装置　BSB-012-C

装置概要

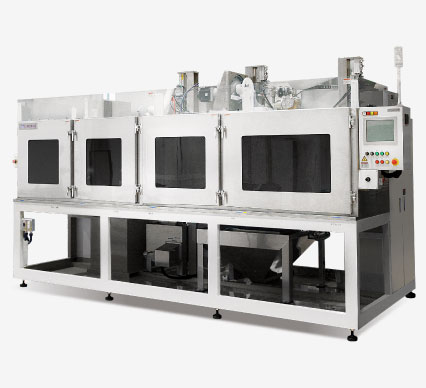

BSB-012-C

バー材用ウェットブラスト装置

棒状ワークの全周を、ムラなく高速に処理します。多品種ワークに対応可能。投入、ウェットブラスト、水洗、水切り、排出までを連続で行い、研磨材残留の少ない、クリーンなワークを排出します。

当装置カタログは、装置カタログ「BSB-012-C」、アプリケーションカタログ「棒鋼材デスケール」をご覧ください。

棒鋼材の酸化スケール除去

熱処理で発生した棒鋼材の酸化スケール（酸化被膜、黒皮）の除去です。

ワークの投入から排出までを自動で行います。前後に投入・排出装置を付けることでインライン化が可能です。

ワーク投入

ウェットブラスト

粗水洗

2次水洗

乾燥

ワーク排出

寸法	4000(W)×1750(D)×2330(H)mm
処理可能サイズ	外径Φ17～Φ55mm　長さ：3.8～7m
ガン	φ1/2インチロングノズルコンパクトガン×12本
電源	AC200V, 50/60Hz, 3相
消費電力	約38kW（全機器、定格電力の和）
エア供給圧力	0.5MPa以上、0.7MPa以下
エア消費量	17m³/min（NTP,ブラストエア圧0.4MPa時）
オプション	ローダー、アンローダー、研磨材供給装置、スラッジ回収装置、排水処理装置、鉄粉回収装置
