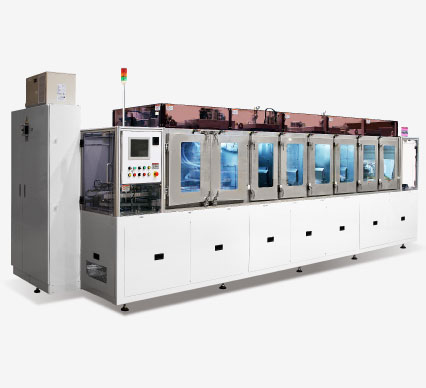

切削工具用ライン生産方式ウェットブラスト装置 W3MN-Q010

装置概要

W3MN-Q010

切削工具用ライン生産方式ウェットブラスト装置

工具の表面処理をパレット単位で行う、幅広ガン仕様の一括処理向け装置。

切削工具用ウェットブラスト装置 W3MN-Q010

インライン化可能な、パレット搬送方式の工具用連続自動装置です。複数のワークをパレット単位で一括処理するため、高い生産効率が特長です。ウェットブラストから水洗、水切りまでを自動で行います。

当装置カタログは、装置カタログ「W3MN-Q010」、展示会配布資料「JIMTOF 2022」をご覧ください。

装置特長

  • 自動機
  • カスタム
  • 320mm幅広ガン×4本
  • 全自動
  • 水洗
  • 乾燥
  • パレット投入方式

装置内フロー

ワークの投入から排出までを自動で行います。前後に投入・排出装置を付けることでインライン化が可能です。

ワーク投入

ウェットブラスト1

ウェットブラスト2

粗水洗

一次水洗

超音波水洗

二次・三次水洗

乾燥

ワーク排出

装置の仕様

寸法 6500(W)×1875(D)×2368(H)mm
対象トレイサイズ 246(W)×298(D)×22(H)mm
ガン 320mm幅広ガン×4本
電源 AC200V, 50/60Hz, 3相
消費電力 約40kW(全機器、定格電力の和)
エア供給圧力 0.5MPa以上、0.7MPa以下
エア消費量 13m3/min(NTP,ブラストエア圧0.4MPa時)
オプション ローダー、アンローダー、研磨材供給装置、スラッジ回収装置、排水処理装置
