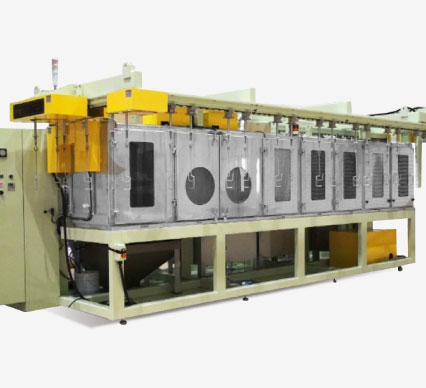

ハンガー式ウェットブラスト装置 ILB-604
ILB-604
ハンガー式ウェットブラスト装置
複雑形状金具をハンガーにかけ、全面処理する自動装置
ハンガーに掛けたワークの脱脂、洗浄、表面粗化、水洗、乾燥を自動で行うウェットブラスト装置。
ハンガーの形状を変更することで様々な形状のワークに対応。
特長
- 複雑形状ワークの全面処理がハンガーの回転とガンのスイングによって可能
- ワーク同士が衝突しないので打痕や変形が発生しない
- 相似形ワークであれば段取り換えなしで処理が可能
装置仕様
| 寸法 | 6582(W)×3189(D)×2525(H)mm（装置本体） |
|---|---|
| 処理対象物 | 複雑形状金具 |
| 処理サイズ | 許容範囲 φ180×250mm 基本重量 1kg/1ヶ以下 |
| 加工時間 | ブラスト処理時間 20秒/2ヶ（標準）ワーク搬送 10秒/2ヶ（標準） |
| ガン | 1/2インチ 4連マルチガン×2ヶ |
| 電源 | AC200V, 50/60Hz, 3相 |
| 消費電力 | 約65kW（全機器、定格電力の和） |
| エア供給圧力 | 0.5MPa以上、0.7MPa以下 |
| エア消費量 | 9m3/min （NTP,ブラストエア圧力0.3MPa時） |
| 給水 | 10L/min |
| 排気 | ブラスト 10m3/min 湯洗・水切り 10m3/min |
| オプション | ローダー、アンローダー、排水処理装置、研磨材供給装置、 ブラストスラッジ回収装置 |
