切削工具用ウェットブラスト装置 RBI-203
装置概要

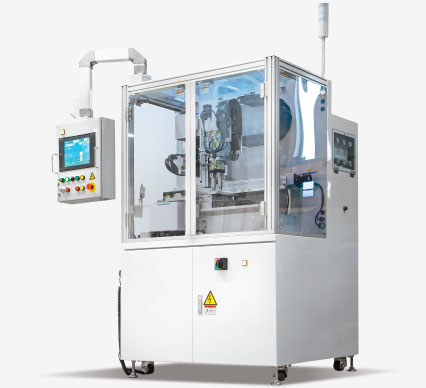

RBI-203
切削工具用ウェットブラスト装置
切削工具の洗浄や表面処理、刃先のＲ付け等を高精度に行う自動加工セル装置。
ワークを個別にハンドリングし、一個ずつ自動処理を行う、ワーク1個毎処理方式です。そのため、高い精度で対象を加工できる点が最大の特長です。ウェットブラストから、水洗、パレットセットまでを自動で行います。
当装置カタログは、装置カタログ「RBI-203」、展示会配布資料「JIMTOF 2022」をご覧ください。
装置特長
- 自動機
- カスタム
- 6×12mmミニベロガン×2本
- θ軸チャック駆動
- 投入／取出手動
- 処理自動
- XYZ軸搬送方式
- パレット投入方式
主な用途
装置内フロー
ワーク（パレット）の投入と排出は手作業となります。それ以外は自動で行います。
ワーク投入
（パレット）
ウェットブラスト
水洗
ワーク排出
（パレット）
装置の仕様
| 寸法 | 1200(W)×1150(D)×1800(H)mm |
|---|---|
| 処理可能サイズ | 内接円：約φ6.35～25.4mm 厚さ：約2.4～9.5mm ※穴無しチップを除く |
| ガン | 6×12mmミニベロガン×2本 |
| 電源 | AC200V, 50/60Hz, 3相 |
| 消費電力 | 約2.5kW（全機器、定格電力の和） |
| エア供給圧力 | 0.5MPa以上、0.7MPa以下 |
| エア消費量 | 1.4m3/min（NTP,ブラストエア圧0.4MPa時） |
| オプション | 研磨材供給装置、スラッジ回収装置、排水処理装置 |
