X軸付ウェットブラスト加工セル Lambda TypeⅡ
装置概要

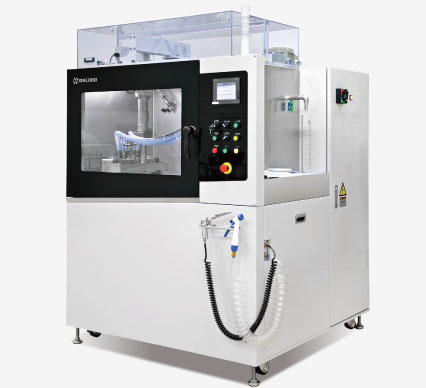

Lambda TypeⅡ
X軸付ウェットブラスト加工セル
一軸駆動の幅広ガンで、板状ワークを全面処理する自動加工セル装置。
1軸駆動する幅広ガンで600×300mmの面積を均一に処理できる、多品種少量生産に最適な加工セル装置です。ティーチングペンダントで、ガンの作動位置や速度、ブラスト投射のON、OFFをプログラミング可能です。
当装置カタログは、装置カタログ「Lambda TypeⅡ」をご覧ください。
装置特長
- 半自動機
- スタンダード
- 320mm幅広ガン×1本
- X軸ガン駆動
投入/取出手動
処理自動
主な用途
装置内フロー
ワークの投入と排出は手作業となります。それ以外は自動で行います。
ウェットブラスト(自動)
装置の仕様
寸法 | 1350(W)×1348.4(D)×1930(H)mm |
---|---|
処理可能サイズ | 最大600×300mm |
ガン | 320mm幅広ガン×1本 |
ガン駆動方式 | 1軸水平スライド |
ガン駆動速度 | 1~200mm/sec |
電源 | AC200V, 50/60Hz, 3相 |
消費電力 | 約6.5kW(全機器、定格電力の和) |
エア供給圧力 | 0.5MPa以上、0.7MPa以下 |
エア消費量 | 6.0m3/min(NTP,ブラストエア圧0.25MPa時) |
オプション | 研磨材供給装置、スラッジ回収装置、排水処理装置 |
