切削工具用ライン生産方式ウェットブラスト装置 VD-R019
装置概要
VD-R019

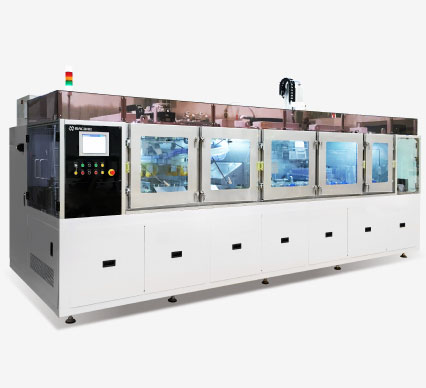

切削工具用ライン生産方式ウェットブラスト装置
工具の表面処理をパレット単位で行う、マルチガン仕様の一括処理向け装置。
インライン化可能な、パレット搬送方式の工具用連続自動装置です。複数のワークをパレット単位で一括処理するため、高い生産効率が特長です。ウェットブラストから水洗、水切りまでを自動で行います。
当装置カタログは、装置カタログ「VD-R019」、展示会配布資料「JIMTOF 2022」をご覧ください。
装置特長
- 自動機
- カスタム
- 8連マルチガン×2
- 全自動
- 水洗
- 乾燥
- パレット投入方式
主な用途
装置内フロー
ワークの投入から排出までを自動で行います。前後に投入・排出装置を付けることでインライン化が可能です。
ワーク投入
ウェットブラスト1
ウェットブラスト2
粗水洗
二次・三次水洗
四次・五次水洗
乾燥
ワーク排出
装置の仕様
| 寸法 | 5300(W)×1875(D)×2500(H)mm |
|---|---|
| 対象トレイサイズ | 340(W)×305(D)×10(H)mm |
| ガン | 8連マルチガン×2本 |
| 電源 | AC200V, 50/60Hz, 3相 |
| 消費電力 | 約40kW（全機器、定格電力の和） |
| エア供給圧力 | 0.5MPa以上、0.7MPa以下 |
| エア消費量 | 12m3/min（NTP,ブラストエア圧0.4MPa時） |
| オプション | ローダー、アンローダー、研磨材供給装置、スラッジ回収装置、排水処理装置 |
