インデックス式ウェットブラスト装置 WFB-902T
装置概要

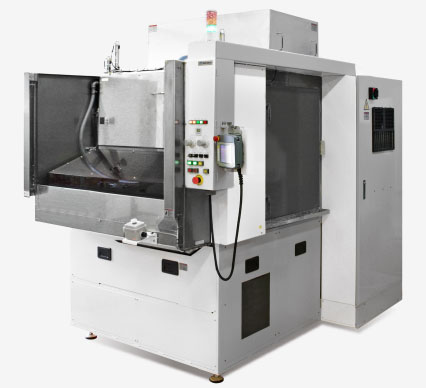

WFB-902T
インデックス式ウェットブラスト装置
処理とセットを同時に行える、幅広ガン式2ステージインデックス式加工セル。
ウェットブラスト部とワークセット部の２ステージを交互に入れ替える、小型部品用の装置です。ガンが左右に動くX軸駆動と、3ポジションでガンを傾けるθ軸駆動により、立体的なワークの上面、側面を処理できます。
当装置カタログは、装置カタログ「WFB-902T」をご覧ください。
装置特長
- 半自動機
- カスタム
- 320mm幅広ガン×1本
- X、θ軸ガン駆動
- 投入／取出手動
- 処理自動
- 2ステージインデックス方式
装置内フロー
ワークの投入と排出は手作業となります。それ以外は自動で行います。
ウェットブラスト（自動）
装置の仕様
| 寸法 | 1650(W)×2330(D)×2380(H)mm |
|---|---|
| 処理範囲 | 600×300mm |
| ガン | 320mm幅広ガン×1本 |
| ガン駆動 | X軸610mm θ軸 0°、45°、-45°（3ポジション） |
| 電源 | AC200V, 50/60Hz, 3相 |
| 消費電力 | 約8.1kW（全機器、定格電力の和） |
| エア供給圧力 | 0.5MPa以上、0.7MPa以下 |
| エア消費量 | 6.0m3/min（NTP,ブラストエア圧0.25MPa時） |
| オプション | 研磨材供給装置、スラッジ回収装置、排水処理装置 |
