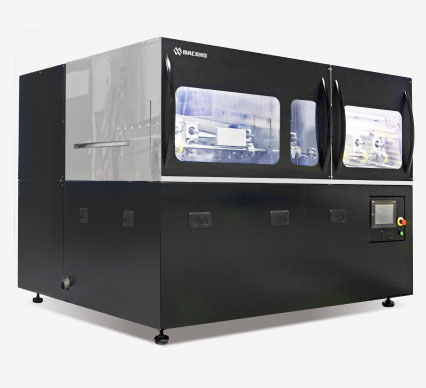

大判板状ワーク用ウェットブラスト装置 VD-P014
装置概要
VD-P014
大判板状ワーク用ウェットブラスト装置
大判板状ワークを均一処理する、薄板材用ウェットブラスト装置。
幅広ガンを使用することで、最大730mmまでの大判薄板材に対し、ムラの無い均一な処理が行えます。また、装置内には二つの水洗工程を設置。研磨材を洗い落とした上で、ワークを排出できます。
装置特長
- 自動機
- カスタム
- 180mm幅広ガン×1本
- 全自動
- 水洗
- コンベア搬送方式
装置内フロー
ワークの投入から排出までを自動で行います。前後に投入・排出装置を付けることでインライン化が可能です。
ワーク投入
ウェットブラスト
水洗
二次水洗
ワーク排出
装置の仕様
| 寸法 | 2000(W)×2250(D)×1650(H)mm |
|---|---|
| 処理可能サイズ | 幅：150～730ｍｍ 長さ：400～1000mm 厚さ：0.5～3.0mm |
| ガン | 180mm幅広ガン×1本 |
| 電源 | AC200V, 50/60Hz, 3相 |
| エア消費量 | 3.9m3/min（NTP,ブラストエア圧0.25MPa時） |
| オプション | ローダー、アンローダー、研磨材供給装置、スラッジ回収装置、排水処理装置、水切りユニット |
