薄板状ワーク用ウェットブラスト装置 mini PFE 100/200
装置概要

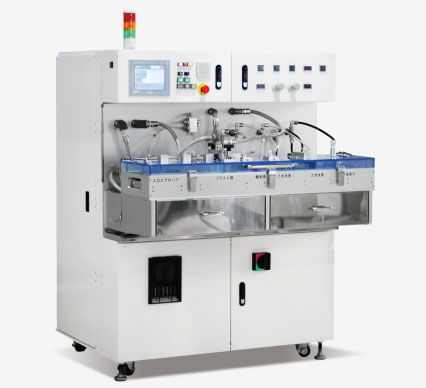

mini PFE 100/200
薄板状ワーク用ウェットブラスト装置
リードフレーム等の薄板状ワークを両面同時処理する、コンパクトな自動装置。
板状ワークを処理する小型自動装置です。PFEの小型ローコスト版となります。半導体やセラミックス板、Cu板、フィルム等の処理に向いています。ワークサイズに合わせた2種類をラインナップしています。
当装置カタログは、装置カタログ「mini PFE 100」「mini PFE 200」をご覧ください。
装置特長
- 自動機
- スタンダード
- 110mm幅広ガン×2本 or 220mm幅広ガン×2本（上下各1本）
- 全自動
- 水洗
- コンベア搬送方式
主な用途
装置内フロー
ワークの投入から排出までを自動で行います。前後に投入・排出装置を付けることでインライン化が可能です。
ワーク投入
ウェットブラスト
粗水洗
二次水洗
三次水洗
水切り
ワーク排出
装置の仕様
mini PFE 100
| 寸法 | 1200(W)×1250(D)×1600(H)mm |
|---|---|
| 処理可能サイズ | 幅：20～100mm 長さ：100～250mm 厚み：0.1～1.5mm（形状による） 許容ワーク反り：中央曲がり1mm以内 |
| コンベア搬送速度 | 0.1～3.0m/min |
| ガン | 110mm幅広ガン×2本（上下各1本） |
| 電源 | AC200V, 50/60Hz, 3相 |
| 消費電力 | 約2.6kW（全機器、定格電力の和） |
| エア供給圧力 | 0.5MPa以上、0.7MPa以下 |
| エア消費量 | 4.1m3/min（NTP,ブラストエア圧0.25MPa時） |
| オプション | ローダー、アンローダー、研磨材供給装置、スラッジ回収装置、排水処理装置 |
mini PFE 200
| 寸法 | 1700(W)×1650(D)×1650(H)mm |
|---|---|
| 処理可能サイズ | 幅：20～200mm 長さ：100～250mm 厚み：0.1～1.5mm（形状による） 許容ワーク反り：中央曲がり1mm以内 |
| コンベア搬送速度 | 0.1～3.0m/min |
| ガン | 220mm幅広ガン×2本（上下各1本） |
| 電源 | AC200V, 50/60Hz, 3相 |
| 消費電力 | 約4.3kW（全機器、定格電力の和） |
| エア供給圧力 | 0.5MPa以上、0.7MPa以下 |
| エア消費量 | 7.7m3/min（NTP,ブラストエア圧0.25MPa時） |
| オプション | ローダー、アンローダー、研磨材供給装置、スラッジ回収装置、排水処理装置 |
