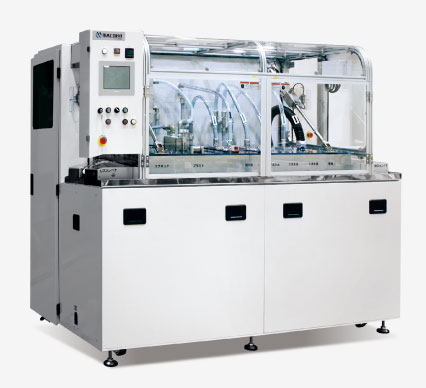

板状ワーク用ウェットブラスト装置 PFE

装置概要

PFE

板状ワーク用ウェットブラスト装置

最大600mm幅の板状ワークが処理可能な、板・フィルム状ワーク用自動装置。

板状ワーク用ウェットブラスト装置 PFE

幅600mm以下の短冊状、板状ワークを、幅広ガンで均一に同時処理する装置です。主にプリント基板等の処理に向いています。対象ワークサイズの異なるローコスト版装置は、miniPFE100/200です。

当装置カタログは、装置カタログ「PFE」をご覧ください。

装置特長

  • 自動機
  • スタンダード
  • 370mm幅広ガン×2本 or 630mm幅広ガン×2本(上下各1本)
  • 全自動
  • 水洗
  • コンベア搬送方式

装置内フロー

ワークの投入から排出までを自動で行います。前後に投入・排出装置を付けることでインライン化が可能です。

ワーク投入

ウェットブラスト

粗水洗

二次水洗

三次水洗

水切り

ワーク排出

装置の仕様

寸法 2125(W)×2125(D)×1800(H)mm
処理可能サイズ 幅:610mm以下 長さ:200~700mm 厚み:0.2~2.0mm
コンベア搬送速度 0.5~2.5m/min
ガン 370mm幅広ガン×2本(上下各1本)or 630mm幅広ガン×2本(上下各1本)
電源 AC200V, 50/60Hz, 3相
消費電力 約15kW(全機器、定格電力の和)
エア供給圧力 0.5MPa以上、0.7MPa以下
エア消費量 19.9m3/min(NTP,ブラストエア圧0.25MPa時)
オプション ローダー、アンローダー、研磨材供給装置、スラッジ回収装置、排水処理装置
