試験用ウェットブラスト装置 ロボットブラスト
装置概要
ロボットブラスト

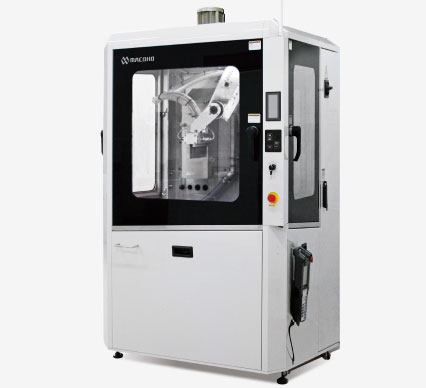

試験用ウェットブラスト装置
幅広い試験に対応する、多関節ロボット・サーボ制御回転テーブル付き装置
6軸多関節ロボットとサーボ制御の回転テーブルを備えた、研究開発向け装置です。細やかなティーチングや動作プログラムに対応可能。専用治具を用いれば中量産機としても使用いただけます。
当装置カタログは、装置カタログ「ロボットブラスト」をご覧ください。
装置特長
- 半自動機
- スタンダード
- 6軸ロボットガン駆動
投入／取出手動
処理自動
主な用途
板状・立体形状ワークに対する研究開発目的での使用が主な用途です。
装置内フロー
ワークの投入と排出は手作業となります。それ以外は自動で行います。
ウェットブラスト（自動）
装置の仕様
| 寸法 | 1100(W)×1500(D)×1905(H)mm |
|---|---|
| 処理可能サイズ | 400(W)×400(D)×300(H)mm |
| 基本耐荷重 | 20kg |
| ガン | 方式：6軸ロボット 作動速度：1～200mm/s |
| 電源 | AC200V, 50/60Hz, 3相 |
| 消費電力 | 約7kW（全機器、定格電力の和） |
| エア供給圧力 | 0.5MPa以上、0.7MPa以下 |
| エア消費量 | 3.0m3/min （NTP,ブラストエア圧0.4MPa時） |
| オプション | 研磨材供給装置、スラッジ回収装置、排水処理装置 |
